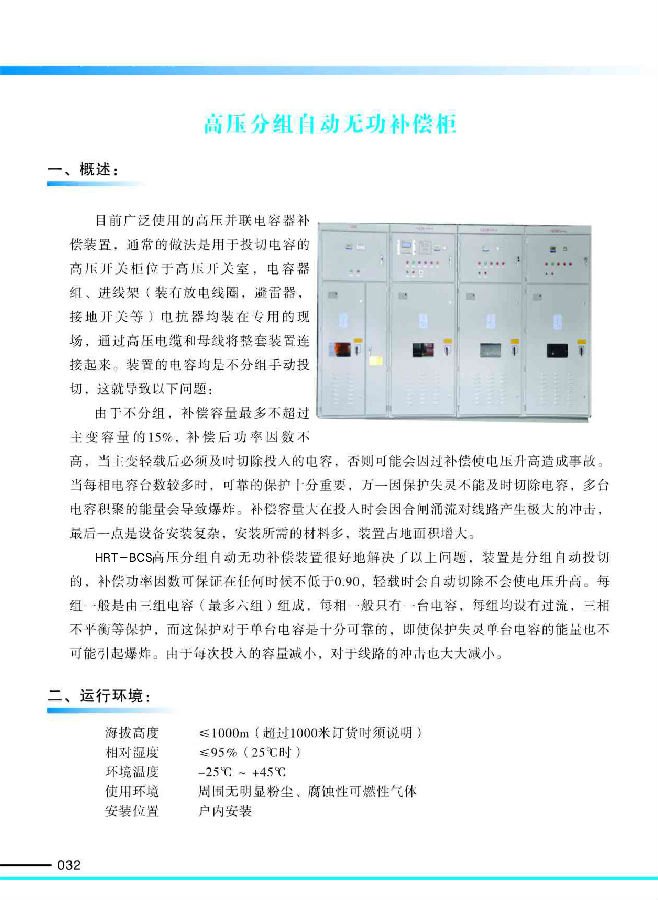

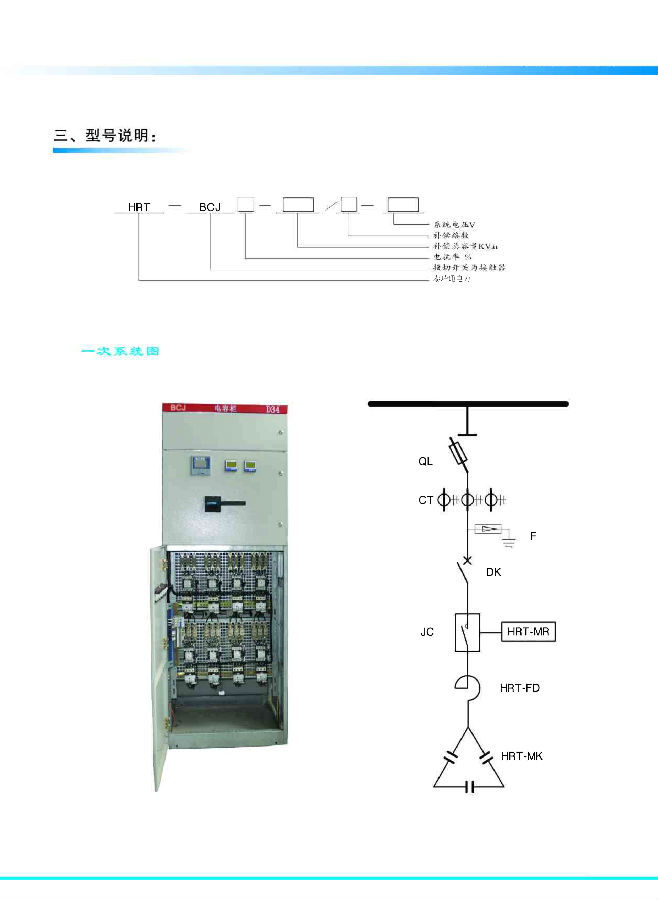

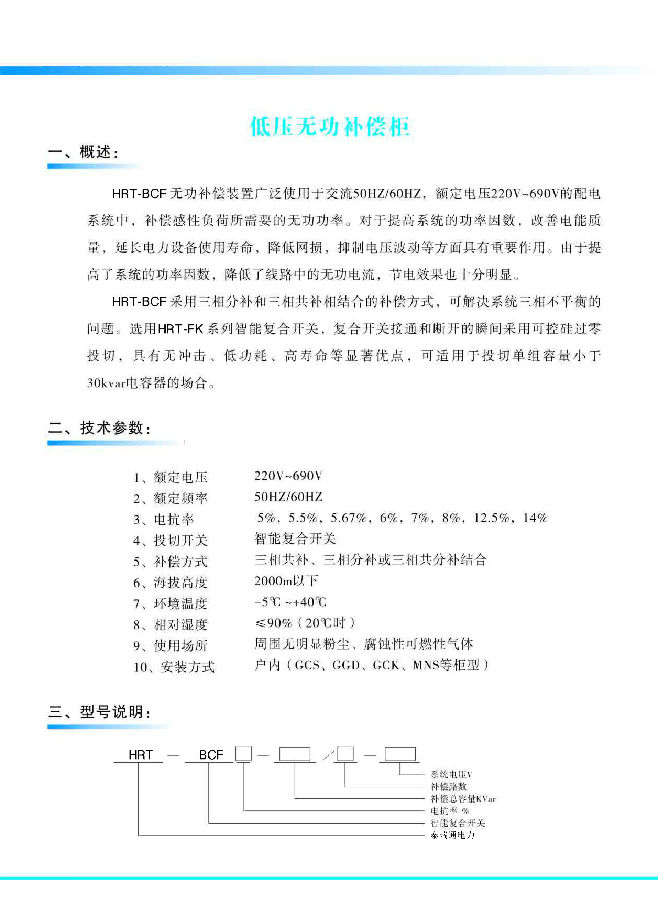

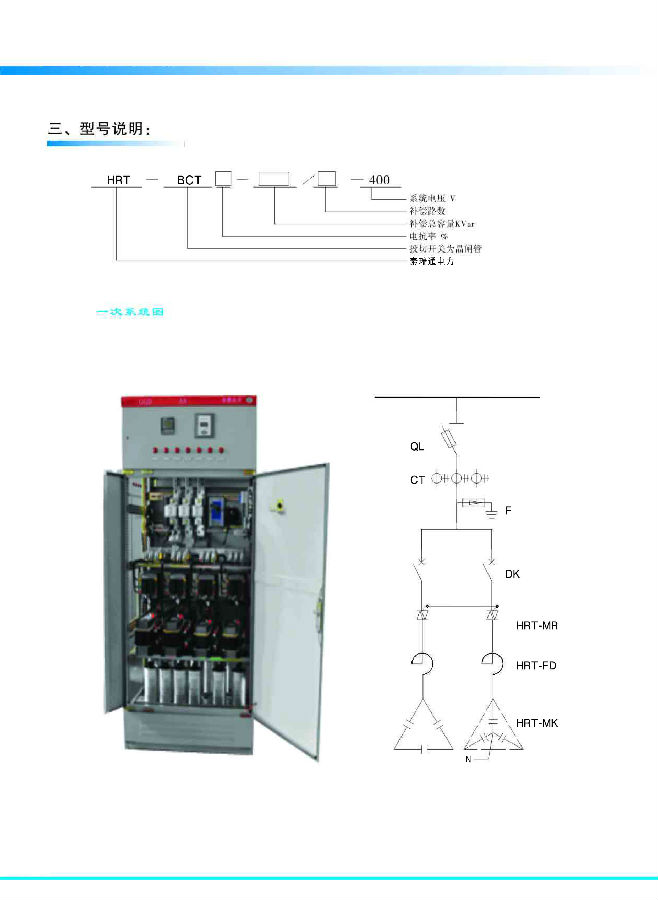

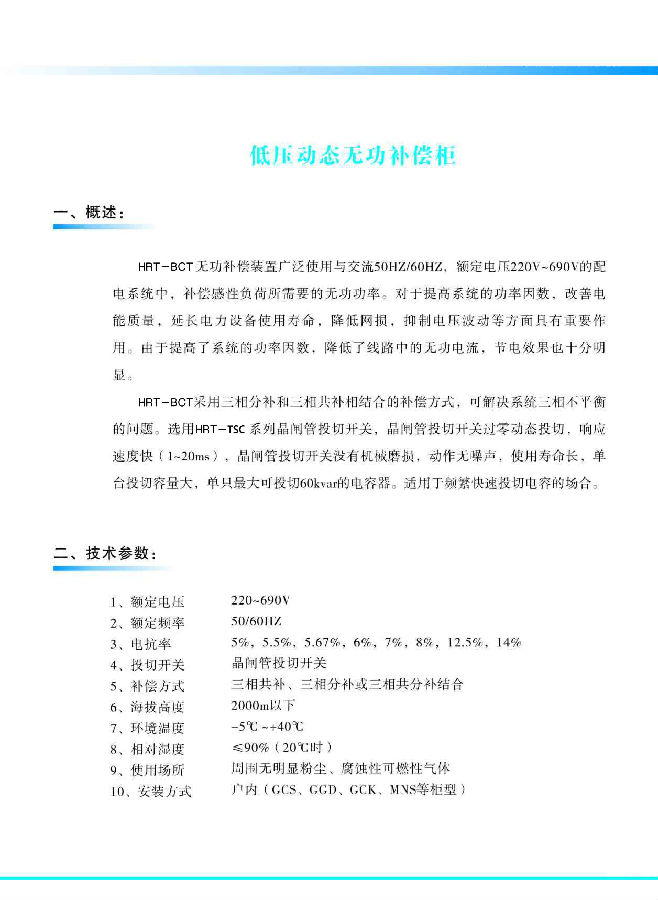

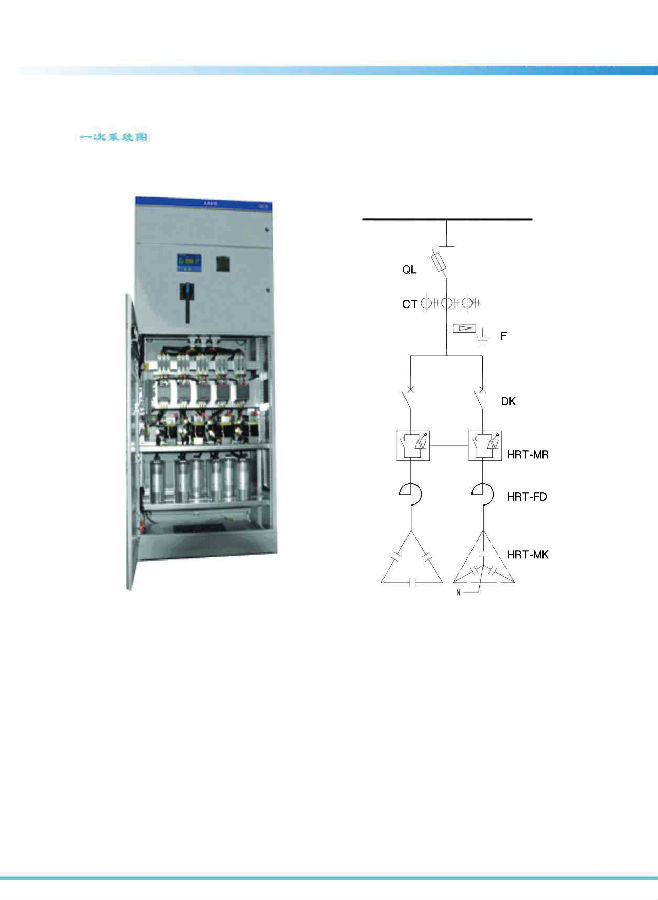

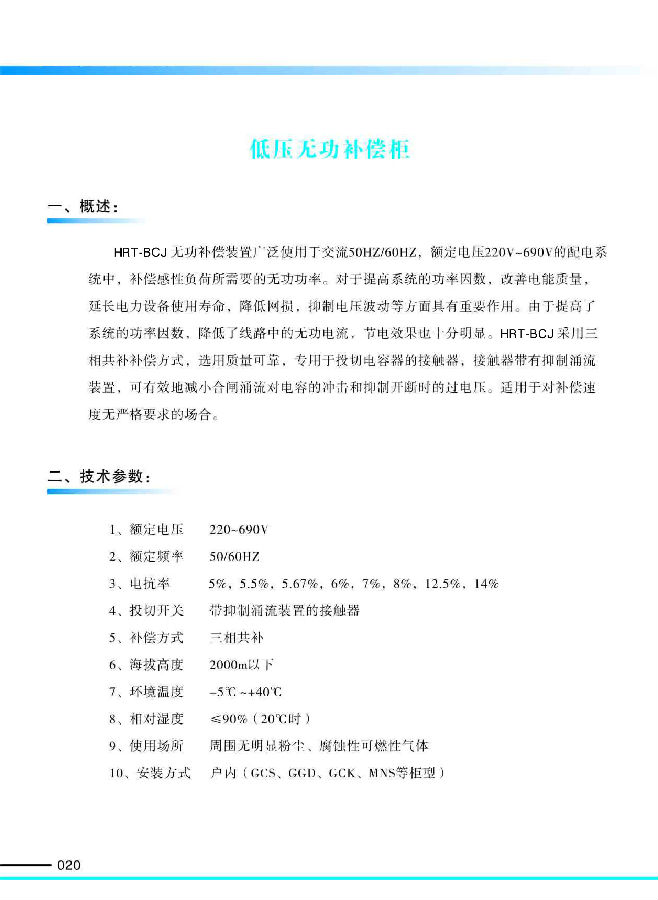

电容柜系列(HRT-BC)

一、基本功能

 提高系统功率因数

功率因数控制在0.95-1.00之间，其中动态型采用可控硅投切实现快速投切,或采用可控硅加旁路继电器复合开关，复合开关优点是投入时无涌流，运行时无谐波，无可控硅运行高功耗而被更广泛采用，适用于快速变化用电场合。

 无功补偿

 控制量为功率因数或无功功率（想设多少就设多少，直观定量。）

显    示

高亮数字显示（无论白天黑夜，清晰可见。）

自动认相

电流采样（两根线不分顺序，方便易接）

自动/手动/试验

自行运行或手动投切（试验方便随时检查线路是否正常）

保护功能

具备过压保护、欠电压、欠电流流、谐波畸变超限保护功能。

二、使用条件

环境温度：－25℃～＋55℃   　     海拨高度：不超过2000 M

大气条件：空气湿度不超过90％      环境条件：介质无导电尘埃

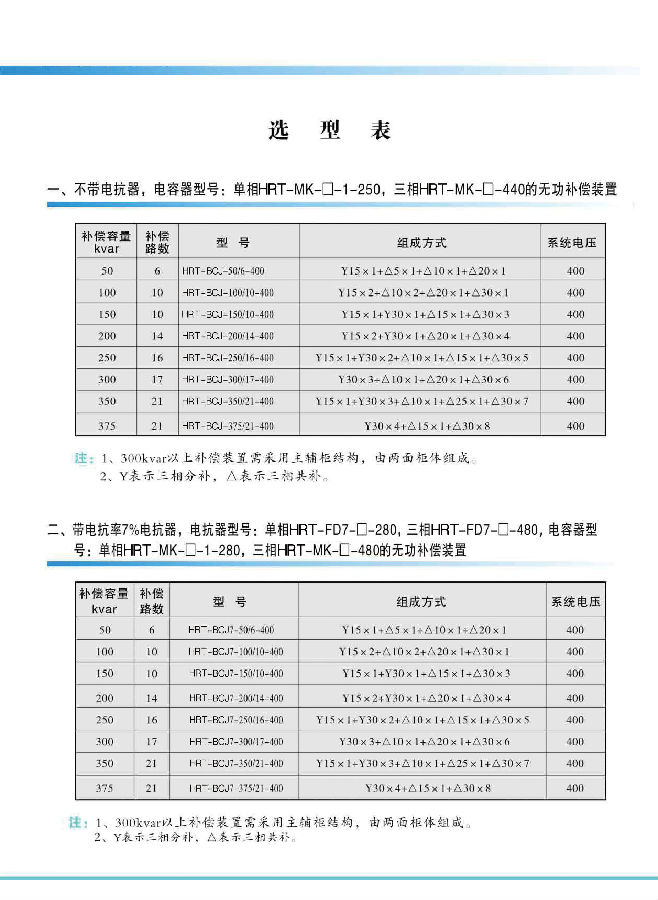

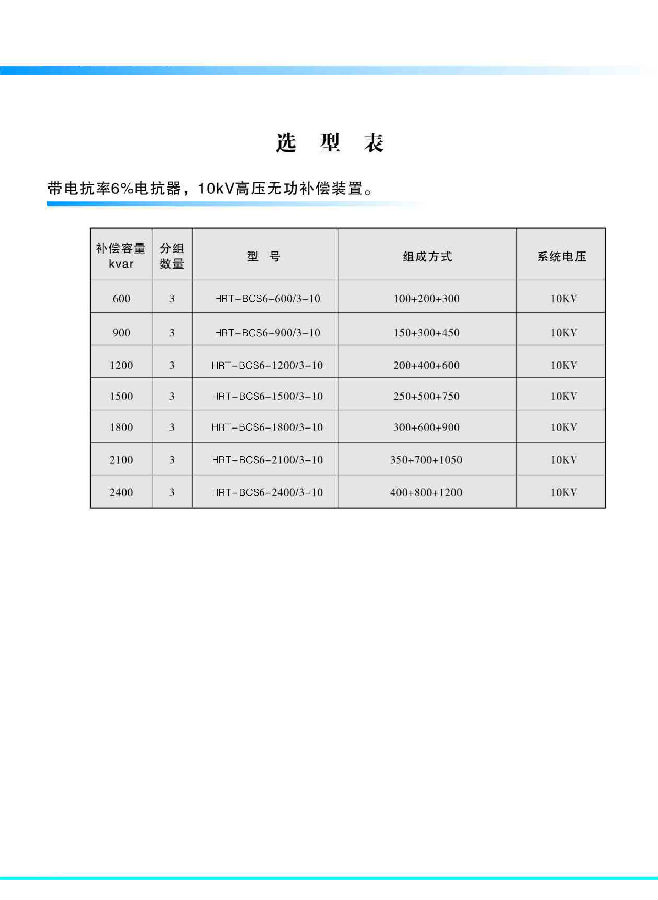

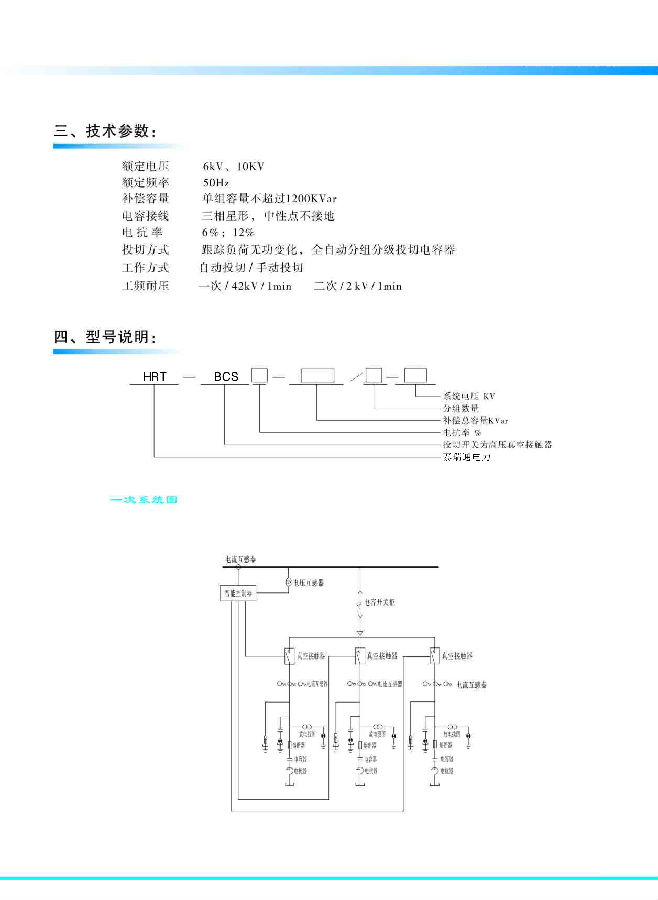

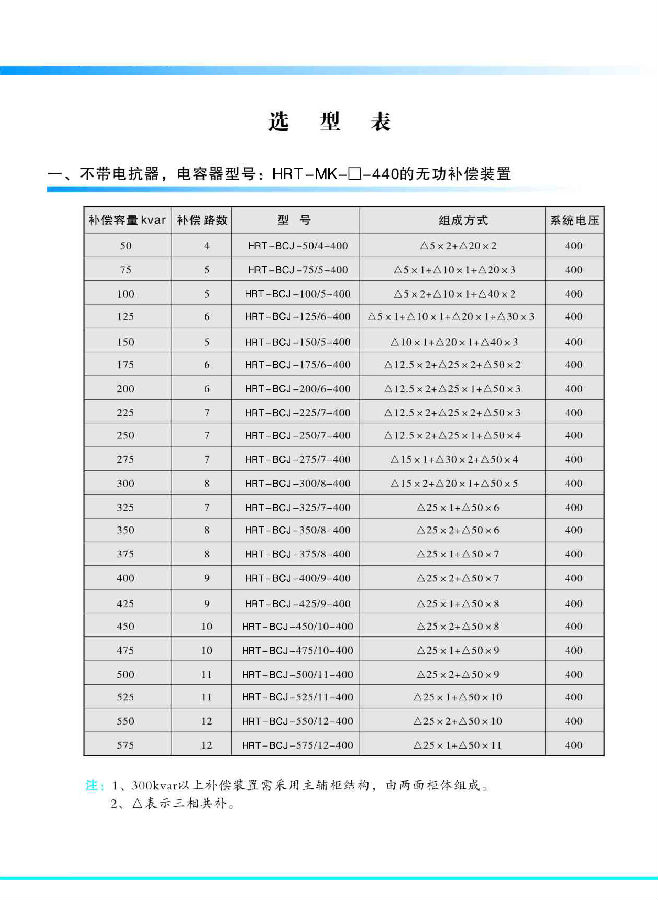

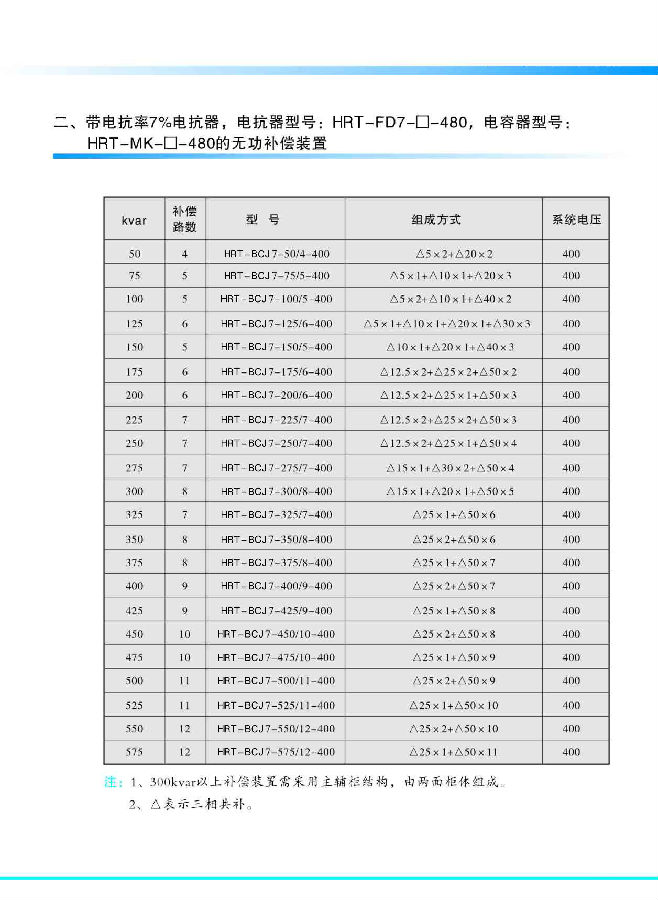

三、技术参数

本产品执行电力工业行业标准《 DL / T 597—1996 》

基本参数

控制物理量：功率因数或无功功率
工作电压：AC   380V±20％  50Hz ± 10%
取样电流：AC   0～5A
本机功耗：£ 0.3%
测量灵敏度：100mA

输出路数:  1～16路可选
外形尺寸:     mm×     mm×     mm

四、键盘说明（详情请参阅补偿器说明书）

设置键SET：控制器设置菜单通过按住参数设置3秒钟来启动参数调节程序

加  键：在设置状态下可进行参数往大的方向设置，在手动状态下可进行增加电容操作。

减  键：在设置状态下可进行参数往小的方向设置，在手动状态下可进行减少电容操作。

五、产品特点

1电容不等容分级投切，用较少组数实现较多组合，避免投切振荡。最小5KVAR（特别适合小负荷及负荷变化快场合使用）

2手动延时24小时自恢复自动 （保证不会因忘记操作回自动而一直停留在手动）

六、安装注意事项

1．本机控制器采用两相电压另一相电流，电压统一选用本装置总开关左右两相，所以采样互感器那一相（必须）接到中间。三根相线截面

必须满足本装置额定电流1.5倍，额定电流见铭牌。

2．采样互感器（必须）安装在电源侧，（负载电流及电容电流必须经

过此采样互感器）互感器两根线无需分正负直接接至端子排上IS1 IS2。可在总电源柜又叫（进线柜）的电流表回路串联到IS1 IS2上。

3．本装置（必须）安装一根零线，接至端子排N线上。

4．本装置（必须）安装一根不小于6平方毫米保护地线至机箱外壳地线螺栓上，确保连接到可靠的接地体上。

七、操作运行

检查接线无误后，送上总电源开关，再将本装置总闸合上，此时控制器会自动投入，功率因数在高位（设定范围内）停下。为进一步核实接线，转为手动投入，总电流在功率因数1.00附近应最小，投至超前后越投入功率因数越低（非电容屏）总屏电流越大。说明接线完全正确，否则要检查接线。接着将功能转为自动即可。

八、常见故障排除

电容投入后功率因数几乎没变，是因为电容电流未经过采样互感器，请检查安装注意事项中第2项。

1．功率因数在未投电容时已显超前，或功率因数严重不符。请检查安装注意事项第1项
2．控制器上小指示灯已亮但电容投入指示灯未亮。请检查是否未装零线，请检查安装注意事项中第3项。
3．欠流灯一直亮，数字一直不亮。是因为负载电流未经过采样互感器，或检查引线是否开路，或者电流实在太小无法启动，试开一些较大设备，如开始显示则属正常
4．如过压灯一直亮，则检查过压设置是否太低，参考键盘说明。
5．手动状态时，手动无法投入请看等候灯是否亮，亮就等灭了即可，并非故障。
6．按键失灵，本机按键有延时设计，操作时手不要太快松开
